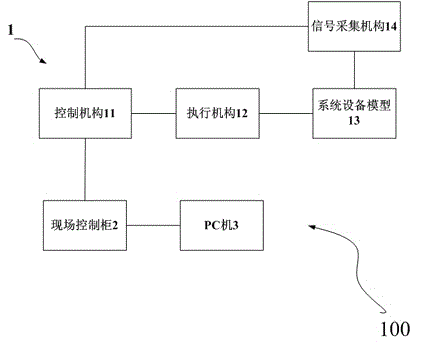

摘要：本實用新型公開了一種地鐵車站綜合監控動態演示模型系統，包括地鐵車站實體模型、現場控制柜以及PC機，地鐵車站實體模型與所述現場控制柜連接；現場控制柜與PC機連接；地鐵車站實體模型為模擬地鐵結構的1:16大比例尺模型；地鐵車站實體模型包括車站主體、控制機構、系統設備模型、執行機構、信號采集機構；控制機構、系統設備模型、執行機構、信號采集機構均設置在車站主體內；控制機構分別與所述現場控制柜以及執行機構連接；執行機構與系統設備模型連接；系統設備模型與所述信號采集機構連接；信號采集機構與控制機構連接。本實用新型可作為一個很好的教學平臺，實現各種系統在車站內的監控運行模擬，達到系統性的生動形象的直觀的教學目的。
- 專利類型實用新型
- 申請人浙江中控科教儀器設備有限公司;
- 發明人奚弘之;王翔;何應堅;楊飛;許俊龍;
- 地址310053 浙江省杭州市濱江區六和路309號中控科技園D區3樓（高新區）
- 申請號CN201120215305.6
- 申請時間2011年06月23日
- 申請公布號CN202183181U
- 申請公布時間2012年04月04日
- 分類號G09B19/00(2006.01)I;
