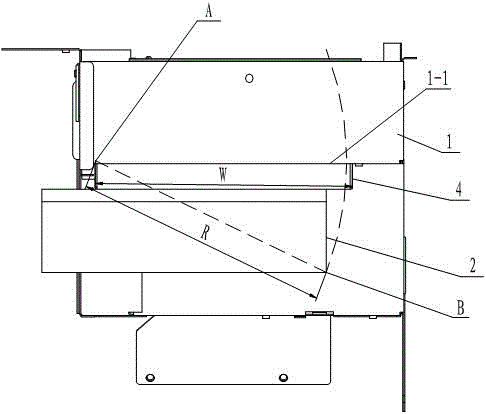

摘要：本實用新型提供一種空調室外機散熱器固定結構及空調室外機，可解決散熱器現場拆卸困難，模塊電控板現場維修困難的問題。一種空調室外機散熱器固定結構，電控盒底板上設有第一安裝孔，散熱器固定支架底板上設有第二安裝孔，并于第一安裝孔處安裝在電控盒上，底板嵌裝于第一安裝孔，散熱器固定在底板外表面上，模塊電控板露出第二安裝孔；電控盒底板具有與空調室外機的冷凝器距離最小的A邊，散熱器的下表面具有與冷凝器距離最大的B邊，A邊與B邊間距小于第一安裝孔沿室外機前后方向的寬度。一種空調室外機，具有上述散熱器固定結構。通過安裝散熱器固定支架，需要拆卸散熱器維修時，只需從電控盒上方拆卸散熱器固定支架即可，便于現場操作。
- 專利類型實用新型
- 申請人海信（山東）空調有限公司;
- 發明人程軍;
- 地址266100 山東省青島市嶗山區株洲路151號
- 申請號CN201120299262.4
- 申請時間2011年08月17日
- 申請公布號CN202182524U
- 申請公布時間2012年04月04日
- 分類號F24F1/06(2011.01)I;F24F13/00(2006.01)I;
