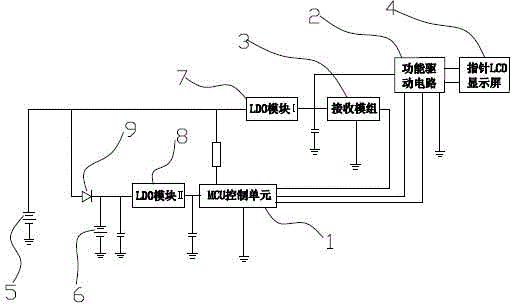

摘要:本實用新型公開了一種自動校時電波時鐘,其結構較為簡單,計時準確,可自動校時,包括有MCU控制單元,MCU控制單元電連接有功能驅動電路,本裝置還設有主電源和記憶電源,主電源電連接有LDO模塊Ⅰ,LDO模塊Ⅰ電連接有接收模組,接收模組電連接于MCU控制單元;記憶電源電連接有LDO模塊Ⅱ,LDO模塊Ⅱ與MCU控制單元電連接,功能驅動電路電連接有指針式LCD顯示屏;本實用新型采用雙電源設計,當主電源無電時,可自動切換為內部記憶電源供電,保持數據,不需要手動校時,能自動的將所顯示的時間調整到和標準時間一致,其結構較為簡單,使用方便。
- 專利類型實用新型
- 申請人山東康巴絲實業有限公司;
- 發明人張曾焰;周家琮;田照珂;
- 地址250001 山東省濟南市高新區濟南出口加工區港源六路
- 申請號CN201120230389.0
- 申請時間2011年07月01日
- 申請公布號CN202166845U
- 申請公布時間2012年03月14日
- 分類號G04G5/00(2006.01)I;G04G19/10(2006.01)I;G04G9/00(2006.01)I;
