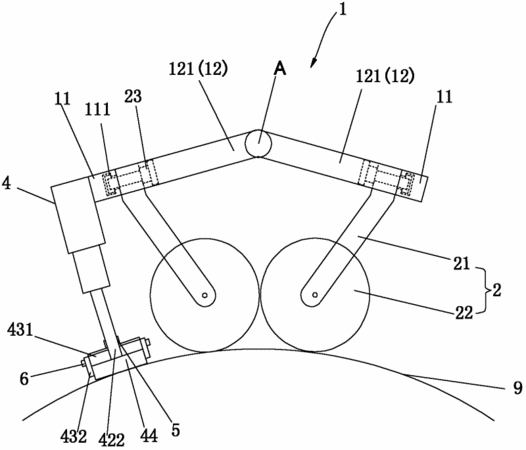

摘要：本實用新型提供一種用于超聲波探傷的機械掃查架，該機械掃查架包含有主架、磁輪機構及一位移記錄機構，其中：所述主架為一由兩橫梁及兩縱向梁形成的框架結構，所述縱向梁的兩端與兩所述橫梁對應固接，其中，各所述縱向梁分別由相互連接且能彼此相對轉動的兩縱梁構成；各所述橫梁分別連接有兩個能沿所述橫梁的長度方向移動的所述磁輪機構，而所述位移記錄機構設置于其中一所述橫梁的端部。本實用新型提出的用于超聲波探傷的機械掃查架，其能在平型鋼板或管狀結構件上平穩移動進行檢測，克服了現有技術的缺陷。
- 專利類型實用新型
- 申請人北京時代之峰科技有限公司;
- 發明人宋子斌;劉玉芬;彭雪蓮;張文曄;郝建國;楊長江;
- 地址100085 北京市海淀區上地西路28號
- 申請號CN201120257269.X
- 申請時間2011年07月20日
- 申請公布號CN202145202U
- 申請公布時間2012年02月15日
- 分類號G01N29/265(2006.01)I;
