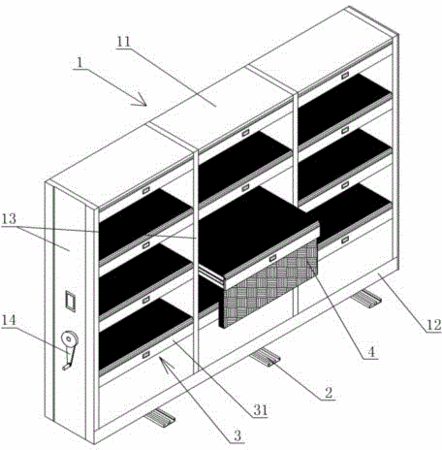

摘要：公開的是一種直掛式密集底圖柜，可用于存放圖紙類文件資料，包括安裝在地面導軌上的柜體，該柜體內設有矩陣排列的多個抽屜，每個抽屜與柜體之間均設有滑軌作滑動抽拉，其特征在于所述的抽屜為無底板結構，上、下相鄰抽屜之間留有間距，該抽屜內還設有多根用于夾持圖紙的掛圖夾，每根掛圖夾的兩端均分別擱置在抽屜的左、右側板上，并沿該抽屜的左、右側板滑移。這樣每份圖紙都能通過掛圖夾依次懸掛放置在抽屜內進行保存，也能單獨取出，改進后的結構圖紙存放、檢索、查詢均非常方便，且避免傳統抽屜結構中層疊放置的圖紙在多次查詢翻閱后容易影響圖紙保存質量的問題，該密集底圖柜還具有節省材料、安裝快捷、方便的優點。
- 專利類型實用新型
- 申請人寧波萬金現代鈑金有限公司;
- 發明人田佳偉;
- 地址315121 浙江省寧波市東錢湖度假區工業區（紅舒村）
- 申請號CN201120263850.2
- 申請時間2011年07月25日
- 申請公布號CN202135948U
- 申請公布時間2012年02月08日
- 分類號A47B63/02(2006.01)I;A47B88/04(2006.01)I;
