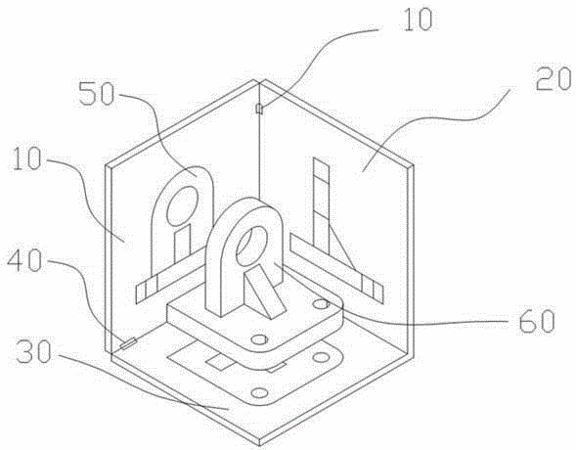

摘要:本實用新型為了解決三視圖投影教學的直觀效果,通過如下技術方案來實現發明目的:三視圖投影模型,包括面板V.面板W和面板H,面板V.面板W和面板H兩兩垂直,其特征在于,面板V的一邊和面板H的一邊活動連接,面板V的相鄰另一邊與面板H的一邊活動連接,面板H設置有至少一個支撐桿。面板V.面板W和面板H上面分別印有模型的相對的投影圖。通過在三個面板上印上投影圖,學生可以十分直觀的看到三視圖的投影關系。
- 專利類型實用新型
- 申請人寧波華茂文教股份有限公司;
- 發明人沈建躍;
- 地址315211 浙江省寧波市鄞州區高橋鎮望春工業園
- 申請號CN201120097738.6
- 申請時間2011年04月06日
- 申請公布號CN202102621U
- 申請公布時間2012年01月04日
- 分類號G09B23/00(2006.01)I;
