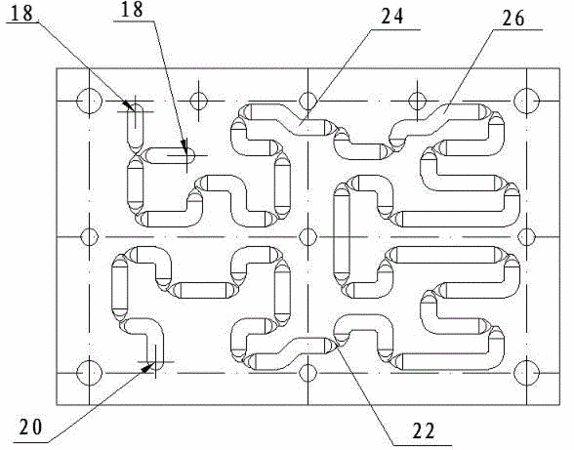

摘要:本實用新型提供了一種撞擊流多級微反應器,其包括毛細微通道,所述毛細微通道至少包括一個進口和一個出口,其特征在于:所述毛細微通道包括多個首尾依次相連的微反應室,相鄰所述微反應室之間通過噴射口連通,所述噴射口后的微反應室的內壁包括正對所述噴射口且與所述噴射口中出來的反應液流動方向成鈍角的撞擊壁。本實用新型的有益效果在于:可目測反應過程;結構穩定性易于加工;使用蝕刻或激光切割等工藝加工,使得毛細微通道具有非常高的精度;采用電解拋光工藝使表面更平整,外觀優美,且更易于密封;采用多級微反應室,并通過細頸加壓噴射,可使液體顆粒打碎至微米級,液體撞擊后會產生紊流,這使得反應物可以充分混合充分反應。
- 專利類型實用新型
- 申請人利穗科技(蘇州)有限公司;
- 發明人周勝;
- 地址215000 江蘇省蘇州市蘇州工業園區星湖街218號納米科技園C12幢
- 申請號CN201120155243.4
- 申請時間2011年05月16日
- 申請公布號CN202096947U
- 申請公布時間2012年01月04日
- 分類號B01J19/00(2006.01)I;
