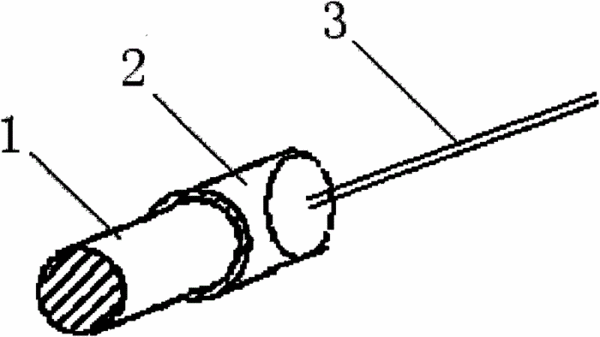

摘要：本實用新型公開了一種自聚焦透鏡準直的激光氣體分析儀，包括有激光發射模塊、激光接收模塊和數據處理模塊，激光發射模塊、激光接收模塊之間的區域有待測氣體；激光發射模塊包括激光器，激光器出射端設有光纖，光纖出射端設有自聚焦透鏡，自聚焦透鏡外通過激光焊接的方式固定安裝有外套管，外套管固定安裝在激光器的外殼上，自聚焦透鏡出射端的端面為斜坡面。本實用新型利用自聚焦透鏡作為激光氣體分析儀的準直透鏡，使得激光氣體分析儀的發射模塊結構更加緊湊；本實用新型采用激光焊接的方式固定自聚焦準直透鏡，并將自聚焦透鏡出射端面設置為斜坡面，大大減小了激光氣體分析過程中的標準具誤差，提高了系統的靈敏度。
- 專利類型實用新型
- 申請人安徽皖儀科技股份有限公司;
- 發明人閻杰;徐明;
- 地址230088 安徽省合肥市高新區天達路
- 申請號CN201020680275.1
- 申請時間2010年12月24日
- 申請公布號CN202083626U
- 申請公布時間2011年12月21日
- 分類號G01N21/31(2006.01)I;G01N21/01(2006.01)I;
