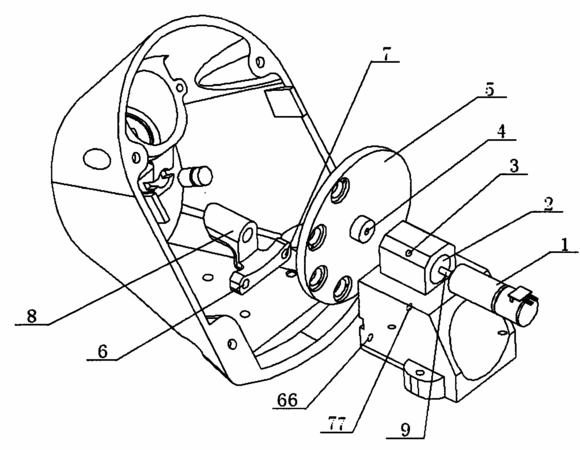

摘要：本實用新型公開了一種光譜儀準直濾波系統，其包括固定設置于一殼體中的濾波機構及準直機構，該濾波機構和準直機構沿光譜儀中檢測射線的前進方向依次設置，該濾波機構包括濾波器輪盤(5)及其驅動裝置(9)，該準直機構包括準直器(8)；當該濾波器輪盤(5)在驅動裝置(9)的驅動下轉動設定角度時，光譜儀發射源發出的射線垂直穿過分布于該濾波器輪盤(5)上的選定濾波窗口，并垂直進入準直器(8)。本實用新型結構簡單緊湊，穩定性高，占用空間小，使得光譜儀內余留更大空間，方便光譜儀光路的布局調整和設置，進而可提高光譜儀的測試精度，尤其設于在小型化、便攜式的光譜儀中應用。
- 專利類型實用新型
- 申請人蘇州三值精密儀器有限公司;
- 發明人楊振;楊劍;柳春生;
- 地址215000 江蘇省蘇州市吳中區木瀆金橋開發區南區金橋路32號
- 申請號CN201120141219.5
- 申請時間2011年05月06日
- 申請公布號CN202033306U
- 申請公布時間2011年11月09日
- 分類號G01N23/223(2006.01)I;G21K1/02(2006.01)I;G21K3/00(2006.01)I;
