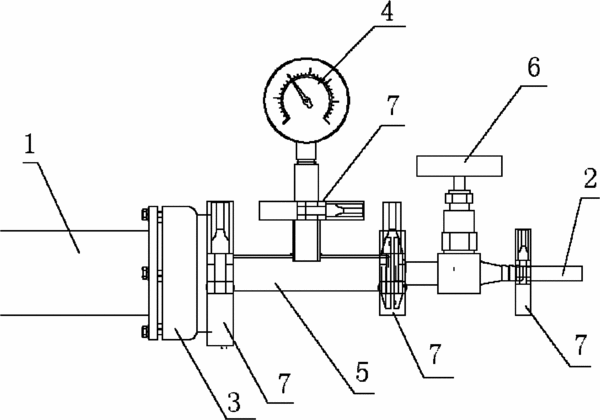

摘要：本實用新型提出一種管式電爐氣路總成結構，組件主要包括進/出氣咀、截止針閥、三通、壓力計、密封法蘭等，其特征在于密封法蘭與管式電爐的管件相連接、中間墊有雙環形的密封圈；各組件之間墊有密封墊、通過卡箍進行鎖緊連接。本實用新型在密封法蘭與管件連接的地方采用多環密封技術，在密封法蘭與管外壁間形成了密封，在管件外徑誤差較大的情況下密封仍然有效，該密封法蘭的安裝只需在第一次使用設備的時候安裝。各組件之間墊有耐高溫的硅橡膠墊，保證了密封性；各組件之間采用卡箍進行緊鎖連接，緊鎖力均勻，而且隨時可以打開卡箍拆裝組件，一改以前組件間用螺栓連接的繁瑣程序，提高了工作效率。
- 專利類型實用新型
- 申請人天津市中環實驗電爐有限公司;
- 發明人張文祥;
- 地址300403 天津市北辰區北辰科技園區雙川道11號
- 申請號CN201120112279.4
- 申請時間2011年04月15日
- 申請公布號CN202032898U
- 申請公布時間2011年11月09日
- 分類號F27D7/06(2006.01)I;F27B17/02(2006.01)I;
