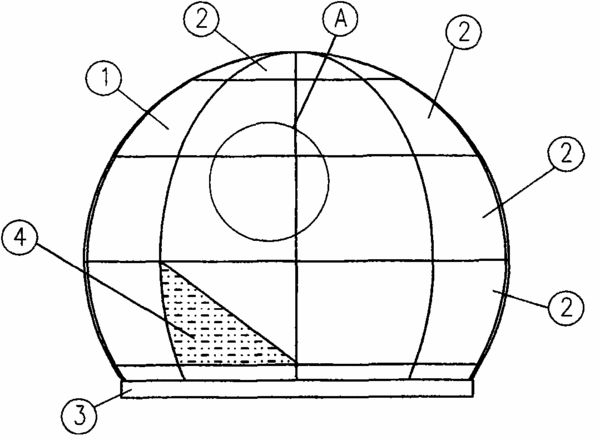

摘要：本實用新型一種用于飛行仿真設備顯示系統的視景系統成像球幕。其主體結構可呈球冠形、球帶形或半球形。成像球幕內表面噴涂具有光學性能的增益內涂層。成像球幕的主體結構采用新型的復合材料，拼裝式結構。成像球幕的幾何劃分采用經緯式劃分方式，將球幕殼體結構分成各個球幕單元，各個球幕單元外表面周邊上設有凸起式連接凹槽和交叉式凹凸定位耳，各球幕單元通過螺栓連接成一體。本實用新型的有益效果是：由于上述球幕單元結構和連接方法，增強了球幕的整體強度，提高了球幕內、外表面精度，組裝調試方便快捷。該結構新穎、通用、安裝后外觀整潔美觀，并可重復拆裝。
- 專利類型實用新型
- 申請人北京藍天航空科技有限責任公司;
- 發明人郭云松;
- 地址100085 北京市海淀區上地開拓路9號
- 申請號CN201120039682.9
- 申請時間2011年02月16日
- 申請公布號CN201993573U
- 申請公布時間2011年09月28日
- 分類號G03B21/56(2006.01)I;
