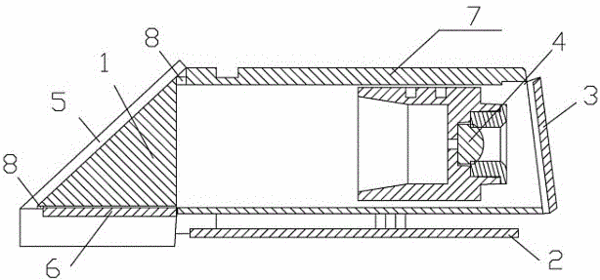

摘要：本實用新型公開了一種光學指紋采集器，其包括：筒狀的外殼（7）、設于外殼一端內的三棱鏡（1）、設于外殼內壁以限定三棱鏡位置的定位條（8）、設于外殼內部的凸鏡（4）、設于外殼另一端的指紋采集板（3）、與外殼卡接從而將三棱鏡固定住的固定罩（5）、處理指紋采集板數據的控制器主板（2）；所述三棱鏡斜面向外，一個腰面垂直，另一個腰面水平，該水平腰面上緊貼背光板（6）。與現有技術相比，本實用新型通過合理的結構設計，可以方便快捷的更換圖像輸入設備三棱鏡，使維修方便快捷，有效地延長了采集器的整機壽命。
- 專利類型實用新型
- 申請人深圳市指昂科技有限公司;
- 發明人黎斌;
- 地址518000 廣東省深圳市南山區高新技術產業園北區郎山路嘉達研發大樓A座9樓
- 申請號CN201020650174.X
- 申請時間2010年12月09日
- 申請公布號CN201974818U
- 申請公布時間2011年09月14日
- 分類號G06K9/20(2006.01)I;
