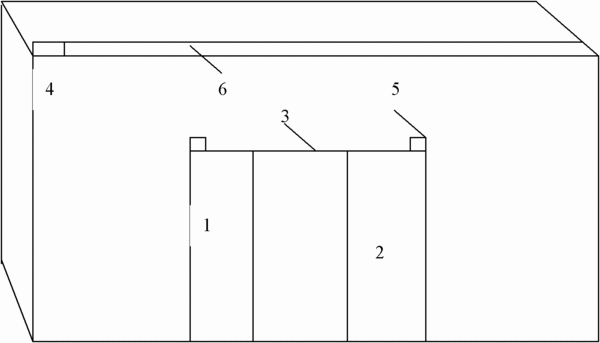

摘要：自動門控制系統模型，由左門右門、軌道及框架、電機、限位開關和電機控制電路構成，所述軌道是安裝在框架內的鏈條或皮帶繞制兩個端軸構成閉環的鏈條或皮帶，左右門的上端分別與閉環的鏈條或皮帶的兩條邊設有一個固定點，所述固定點隨鏈條或皮帶的運動而帶動左右門的開和閉，在固定點的平動軌道上設有限位開關。并設有電機控制電路控制電機，所述電機控制電路包括控制門開和門關兩路電路，每路電路均包括相應的紅外接收管，三極管放大電路和一對功率管場應驅動電路，紅外接收管連接三極管放大電路和濾波電路后輸出連接一對功率管場應驅動電路的輸入端，功率管場應驅動電路的輸出端連接電機，限位開關串聯在驅動電路中。
- 專利類型實用新型
- 申請人江蘇教育家教學裝備有限公司;
- 發明人夏操煜;孫智平;
- 地址210024 江蘇省南京市上海路207號
- 申請號CN201020658305.9
- 申請時間2010年12月14日
- 申請公布號CN201936475U
- 申請公布時間2011年08月17日
- 分類號G09B19/00(2006.01)I;
