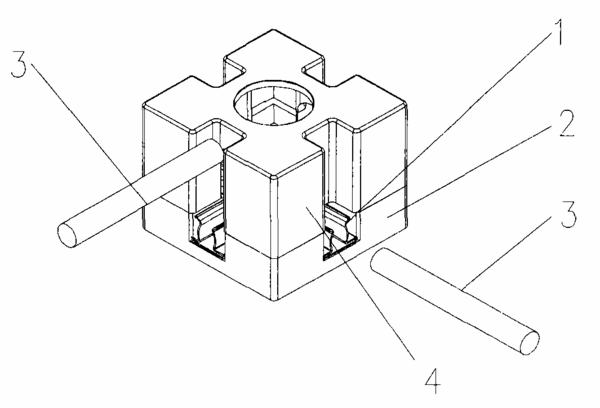

摘要：電子電路基礎單元模塊，涉及一種教學用具，具體涉及電路演示用教學用具。由電極片、基礎模塊底座、導線和基礎模塊透明上蓋構成，基礎模塊透明上蓋安裝在基礎模塊底座上面，基礎模塊透明上蓋與基礎模塊底座內封裝有電器元件或者集成電路；基礎模塊透明上蓋與基礎模塊底座所構成的六面體結構的四個側面有凹槽，凹槽上端延伸到所述六面體的頂部，在所述凹槽最下端有電極片，導線的端部設置于電極片中間。本實用新型著重解決電路的直觀表達和快速安裝，注重電路的可靠性，保障教學實施。本實用新型具有電路表達直觀；滿足快速搭建；導線連接可靠迅速的優點。
- 專利類型實用新型
- 申請人南通金鑰匙科教設備有限公司;
- 發明人陸建華;楊育平;程春雨;朱澤民;潘文軍;施健;朱佩鈺;
- 地址226300 江蘇省南通市通州區興仁鎮金通公路3995號
- 申請號CN201020665331.4
- 申請時間2010年12月16日
- 申請公布號CN201918087U
- 申請公布時間2011年08月03日
- 分類號G09B23/18(2006.01)I;
