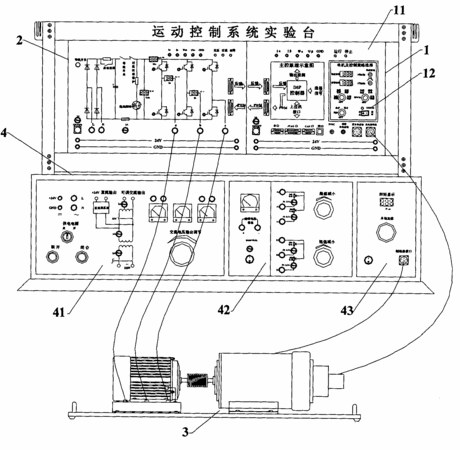

摘要：本實用新型提供一種運動控制系統實驗裝置，包括：主控掛箱，包括母面板以及子面板，子面板上設置有用于設置實驗電機運行參數的設置模塊，母面板上設置有根據實驗電機運行參數以及電機控制算法生成脈寬調制信號的主控制模塊，設置模塊與主控制模塊連接；母面板上還設置有獲取電機控制算法并發送給所述主控制模塊的調試接口；功率掛箱，設置有獲取脈寬調制信號的脈寬調制信號接口，將脈寬調制信號轉換成電機驅動信號的功率電路處理模塊，以及輸出電機驅動信號的電機驅動信號接口；實驗機組，包括與電機驅動信號接口連接以在其作用下運轉的實驗電機；底柜，與主控掛箱、功率掛箱及實驗機組連接，底柜包括電源柜、變阻器柜以及加載控制柜。
- 專利類型實用新型
- 申請人北京啟迪時代科技有限公司;
- 發明人彭輝;
- 地址100081 北京市海淀區中關村南大街5號理工科技大廈1806室
- 申請號CN201020575013.9
- 申請時間2010年10月18日
- 申請公布號CN201918085U
- 申請公布時間2011年08月03日
- 分類號G09B23/18(2006.01)I;
