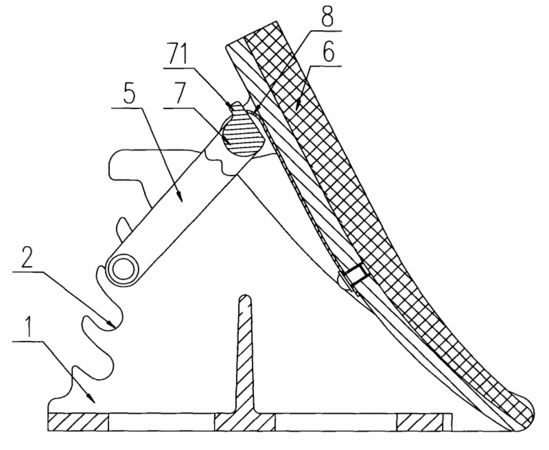

摘要：本實用新型公開了一種起跑器中蹬腳板的角度調節裝置，包括蹬腳座，蹬腳座上設置有至少二個調節凹槽，蹬腳板的一端與蹬腳座相鉸接，蹬腳板后側與支架的上端相鉸接，支架的下端設置有調節軸，調節軸位于調節凹槽中，在所述蹬腳板的后側與支架的上端之間設置了彈簧片，彈簧片的一端與蹬腳板后側固定連接，彈簧片的另一端壓在支架上端的上橫梁的調節凸臺面上，使支架始終受到向下向內的壓力。采用上述結構的起跑器中蹬腳板的角度調節裝置可廣泛應用于田徑運動中，由于彈簧片藏在蹬腳板后側，不會與操作者的手相接觸，所以不會夾傷操作者手指。
- 專利類型實用新型
- 申請人江蘇金陵體育器材股份有限公司;
- 發明人李春榮;
- 地址215628 江蘇省張家港市南豐鎮海豐路68號金陵體育器材
- 申請號CN201020646002.5
- 申請時間2010年12月07日
- 申請公布號CN201894854U
- 申請公布時間2011年07月13日
- 分類號A63K3/02(2006.01)I;
