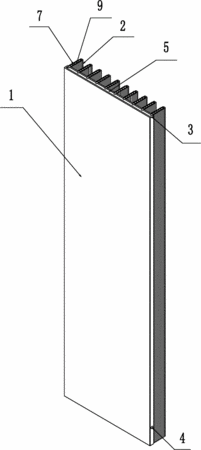

摘要：本實用新型公開了一種新型氣液換熱裝置，包括主換熱板及若干輔助換熱肋片；其特征在于：所述主換熱板上設有進、出液口，內部則設有分別與進、出液口相連的進、出液主流道，而所述輔助換熱肋片豎向平行間隔排布于主換熱板上，每根輔助換熱肋片內設有分別與進、出液主流道相連的進、出液分流道，同時在每根輔助換熱肋片內還設有若干豎向貫通連接前述進、出液分流道的次分流道。本實用新型僅靠自身結構及借助空氣的自然對流即可達到換熱目的，不僅縮小了體積，節約了成本，還延長了使用壽命。
- 專利類型實用新型
- 申請人蘇州昆拓熱控系統股份有限公司;
- 發明人劉明國;
- 地址215126 江蘇省蘇州市工業園區勝浦鎮民勝路61號
- 申請號CN201020638603.1
- 申請時間2010年12月02日
- 申請公布號CN201892440U
- 申請公布時間2011年07月06日
- 分類號F28D1/03(2006.01)I;F28F3/12(2006.01)I;F28F3/02(2006.01)I;
