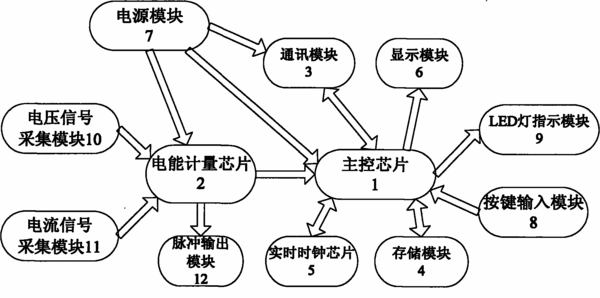

摘要：本實用新型涉及一種基于導軌式安裝的三相多功能電能表，包括外部組件、內部組件；所述的內部組件包括電能計量芯片、主控芯片、實時時鐘芯片、存儲模塊、通信模塊、電壓信號采集模塊、電流信號采集模塊、顯示模塊、電源模塊、脈沖輸出模塊、按鍵輸入模塊和LED燈指示模塊，所述的電源模塊分別與主控芯片、電能計量芯片、通信模塊連接，所述的電能計量芯片分別與電壓信號采集模塊、電流信號采集模塊及電能脈沖輸出模塊連接，所述的主控芯片分別與電能計量芯片、實時時鐘芯片、通信模塊、存儲模塊、顯示模塊、按鍵輸入模塊、LED燈指示模塊連接。與現有技術相比，本實用新型具有體積小巧，安裝方便，接線簡單等優點。
- 專利類型實用新型
- 申請人上海安科瑞電氣股份有限公司;
- 發明人姜龍;金安國;
- 地址201801 上海市嘉定區育綠路253號
- 申請號CN201020507016.9
- 申請時間2010年08月25日
- 申請公布號CN201876492U
- 申請公布時間2011年06月22日
- 分類號G01R22/06(2006.01)I;
