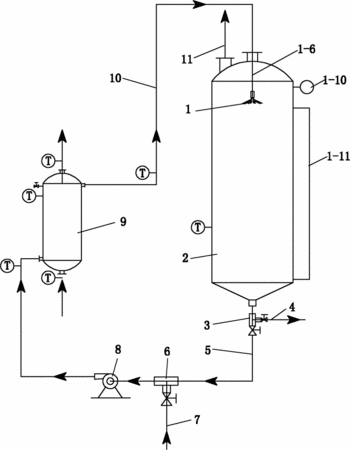

摘要：一種多晶硅切片回收液脫水機組，具有干燥塔和列管式換熱器，所述干燥塔與真空抽吸裝置連接；所述干燥塔內設有噴霧器，噴霧器具有中空基體和噴霧頭，噴霧頭包括由內向外設置且同圓心的圓盤噴霧頭、內圈噴霧頭和外圈噴霧頭，圓盤噴霧頭與內圈噴霧頭之間、內圈噴霧頭與外圈噴霧頭之間各由3～4條支撐筋連接，中空基體與圓盤噴霧頭之間由中心直管連接，中空基體與內圈噴霧頭之間通過3～4根均勻布置的內圈彎管連接，中空基體與外圈噴霧頭之間通過3～4根均勻布置的外圈彎管連接，所述中空基體通過其頂部的液管與進料管連接。本實用新型采取將多晶硅切片回收液在列管式換熱器與干燥塔之間循環，在真空環境中實現霧化干燥，脫水效果明顯。
- 專利類型實用新型
- 申請人常州力馬干燥工程有限公司;
- 發明人周友來;萬榮;
- 地址213000 江蘇省常州市武進區鄭陸工業園
- 申請號CN201020547510.8
- 申請時間2010年09月29日
- 申請公布號CN201848109U
- 申請公布時間2011年06月01日
- 分類號B01D1/16(2006.01)I;
