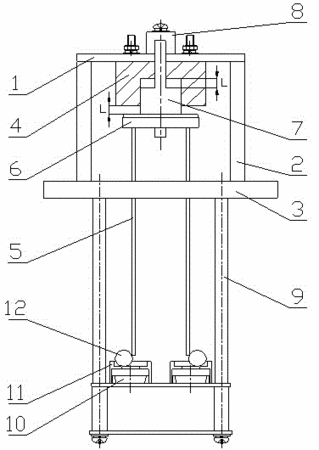

摘要:本實用新型公開了一種低落差的球體自動掉落裝置,適用于膏藥軟化點的測定。由上、下支撐板與立板組成框架。磁套與上支撐板固定,鋼針穿過下支撐板,其上端固定于鋼針定位器。鋼針定位器上端與電磁鐵芯固定,電磁鐵芯通電可與磁套吸合面吸合,限位塊來調節吸合距離。實驗托架上端與下支撐板固定,鋼球定位器置于托架底板。鋼球定位器是一個內圓周帶有小凸臺的空心圓環,圓環直徑與鋼球相同,試樣環鑲臥在鋼球定位器內。鋼球置于鋼球定位器邊緣,鋼針最下端與鋼球的側面接觸,用鋼針擋住鋼球。當電磁鐵芯向上吸合導致鋼針上移,使球體下落。本裝置結構簡單,球體落差便于調節,可消除人工放置鋼球對水浴溫度的影響,可明顯提高實驗準確性和檢測效率。
- 專利類型實用新型
- 申請人天津市天大天發科技有限公司;
- 發明人王珊;王琸;焦小翠;鄭旭陽;
- 地址300190 天津市南開區南開工業園平昌道7號
- 申請號CN201020568191.9
- 申請時間2010年10月20日
- 申請公布號CN201844986U
- 申請公布時間2011年05月25日
- 分類號G01N25/04(2006.01)I;
