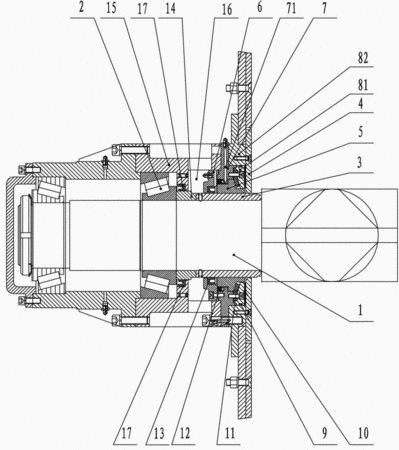

摘要：本實用新型公開了一種軸端油封裝置改進的螺旋軸攪拌機，包括攪拌機本體、左軸端裝置、右軸端裝置以及安裝于左、右軸端裝置之間的攪拌裝置，所述左、右軸端裝置上均設有轉軸和軸承，且所述軸承和攪拌裝置之間均設有油封裝置，所述油封裝置包括套設于轉軸端口處的軸套，所述軸套的外側沿軸向依次套設有保護環、轉榖以及滑榖，所述轉榖的外側設有外連接套和連接盤，所述連接盤內設有注油孔，所述外連接套和轉榖之間夾設有內連接套，上述各部件的交接處分別設有O形密封圈、環形墊、密封環、密封圈以及骨架油封。本實用新型的油封裝置由密封環、O形密封圈、骨架油封等多個油封單元組成，通過上述油封單元的層層把關能有效防止攪拌原料滲入軸端裝置。
- 專利類型實用新型
- 申請人福建省南安市海特機械有限公司;何其雙;
- 發明人何其雙;劉海濱;
- 地址362300 福建省泉州市南安市梅山鎮307復線工業走廊
- 申請號CN201020610125.3
- 申請時間2010年11月17日
- 申請公布號CN201841603U
- 申請公布時間2011年05月25日
- 分類號B28C5/16(2006.01)I;
