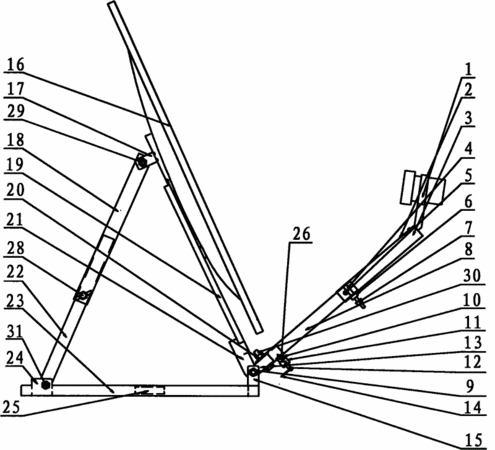

摘要：一種快速架設和收攏的便攜式拋物面衛星接收天線，主要由天線反射面板、天線反射面板的支撐調節機構、饋源高頻頭組合件、以及饋源高頻頭組合件的支撐調節機構組成，其特征是：所述天線反射面板的支撐調節機構包括底盤，與底盤固定連接的第一支架、第二支架；與天線反射面板固定連接的支撐板，與支撐板固定連接的第三支架，一端與支撐板固定連接、另一端與第一支架活動連接的定位支架；與第二支架活動連接的仰角調節桿下件，一端與第三支架活動連接、另一段與仰角調節桿下件活動套接的仰角調節桿上件，以及與仰角調節桿上件連接的第一碟形鎖緊螺釘。本實用新型特別適于流動和野外場所使用，結構緊湊、架設和收攏快速靈活、攜帶方便，實用性強。
- 專利類型實用新型
- 申請人四川湖山電器有限責任公司;中國人民武裝警察部隊政治部文化工作總站;
- 發明人汪敏文;龐礴;
- 地址621000 四川省綿陽市游仙經濟試驗區中經路36號
- 申請號CN201020254849.9
- 申請時間2010年07月12日
- 申請公布號CN201838708U
- 申請公布時間2011年05月18日
- 分類號H01Q1/12(2006.01)I;H01Q15/16(2006.01)I;H01Q19/12(2006.01)I;
