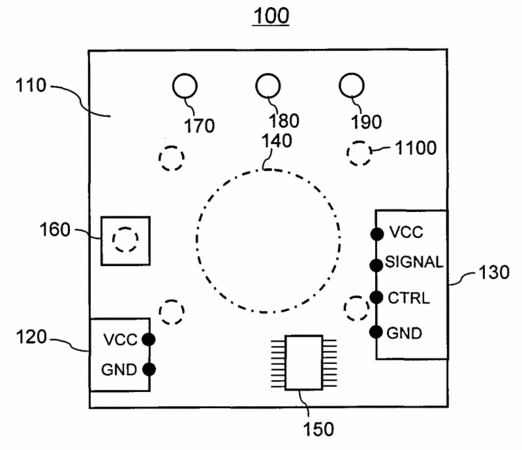

摘要：本實用新型提供一種傳感器模塊，其包括一矩形電路板；設置于所述電路板第一矩形邊上的電源插座和設置于所述電路板第三矩形邊上的控制輸出插座；并排設置于所述電路板第四矩形邊上的電源指示燈、預熱指示燈和報警指示燈；位于所述電路板中央的傳感器；并排設置于第一矩形邊上的測試按鈕與電源插座；位于傳感器和第二矩形邊之間的運算放大器；電路板設置有便于將該所述傳感器模塊固定于其他物件上的穿孔。電源插座的供電線路向整個傳感器模塊供電，測試按鈕用于測試運算放大器是否正常工作，傳感器將檢測到的環境狀態轉換成電信號，并將電信號發送給運算放大器進行比較，從而確定報警指示燈是否亮起，運算放大器比較輸出的電信號通過控制輸出插座輸出。
- 專利類型實用新型
- 申請人無錫愛睿芯電子有限公司;
- 發明人曹偉勛;徐志強;
- 地址214072 江蘇省無錫市濱湖區滴翠路100號530大廈2號樓1903室
- 申請號CN201020511878.9
- 申請時間2010年08月24日
- 申請公布號CN201811935U
- 申請公布時間2011年04月27日
- 分類號G01N27/04(2006.01)I;G01R19/165(2006.01)I;A63H33/26(2006.01)I;
