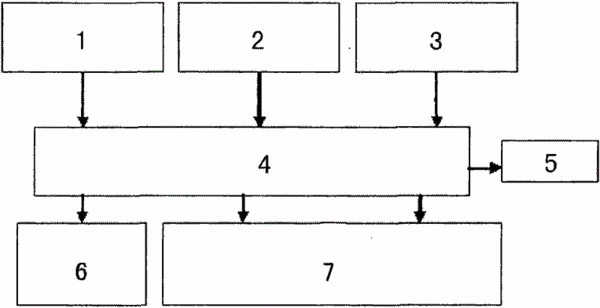

摘要：本實用新型公開了一種液動蝶閥在線監測儀，位置傳感器、開閥壓力傳感器、關閥壓力傳感器分別接于單片機的輸入端；所述單片機的一個輸出端輸出4～20mA位置傳感器的角度信號接液晶顯示電路；單片機的另兩個輸出端分別輸出4～20mA開閥壓力傳感器的信號、關閥壓力傳感器的扭矩信號接于監控室的PLC可編程控制器；所述的單片機與工控機連接通訊、交換數據。通過液動蝶閥在線控制系統，將輸入信號分兩路4～20mA位置信號和壓力傳感器信號輸出到監控室的PLC上，實現閥位量程：0～90°，測量分辨率：0.022°～0.176°和閥位扭矩量程：-6kNm～32kNm，測量精度：±1％的在線監測。
- 專利類型實用新型
- 申請人秦皇島市北戴河蘭德科技有限責任公司;
- 發明人王鴻雁;常艷;程旭春;
- 地址066102 河北省秦皇島市北戴河開發區金二路2號
- 申請號CN200920217347.6
- 申請時間2009年09月25日
- 申請公布號CN201795153U
- 申請公布時間2011年04月13日
- 分類號F16K37/00(2006.01)I;
