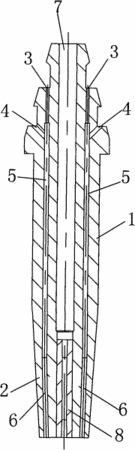

摘要:一種乙炔快速割嘴,該割嘴包括頭部、直筒部以及倒圓臺部;割嘴的頭部開設有一圈預熱氧進孔、與預熱氧進孔對應的燃氣進孔,預熱氧進孔和燃氣進孔的下方為混合氣孔,預熱氧進孔和燃氣進孔均與在混合氣孔聯通;混合氣孔的下端聯通噴氣孔,噴氣孔延伸至割嘴的下端面;該割嘴的中央設有氧氣孔,氧氣孔的下部鑲嵌有拉瓦爾噴嘴;割嘴的倒圓臺部的高度為26~30mm,割嘴的下端面的外徑為8~11mm,拉瓦爾噴嘴的中間最小直徑處的直徑為0.6~2.0mm,噴氣孔的直徑為0.8~1.0mm,預熱氧孔的直徑為0.6mm,然氣孔的直徑為0.7~0.9mm。本實用新型可使割嘴的出火更加穩定,從而便于控制溫度,提高切割質量。
- 專利類型實用新型
- 申請人寧波金鳳焊割機械制造有限公司;
- 發明人章德均;
- 地址315336 浙江省慈溪市杭州灣新區興陸村
- 申請號CN201020536400.1
- 申請時間2010年09月15日
- 申請公布號CN201779666U
- 申請公布時間2011年03月30日
- 分類號F23D14/54(2006.01)I;
