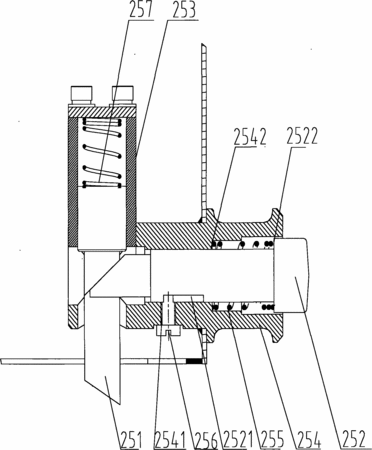

摘要：本實用新型實施例公開了一種按鈕鎖，包括：第一滑筒；設置在所述第一滑筒內的楔形鎖桿，所述楔形鎖桿的底端和所述第一滑筒的底端之間設置有第一彈簧，所述第一彈簧處于自由狀態下，所述楔形鎖桿處于鎖緊狀態，所述楔形鎖桿具有楔形臺；與所述第一滑筒垂直設置的第二滑筒；設置在所述第二滑筒內的滑動楔軸，所述滑動楔軸的楔形端面與所述楔形臺的表面相接觸。本實施例提供的按鈕鎖中楔形鎖桿和滑動楔軸移動方向垂直，減小了按鈕鎖的縱向長度。在粉碎機中只需要將該按鈕鎖設置在箱蓋上與箱體被鎖部位相鄰的側板上即可，不受箱體上被鎖部位與箱蓋頂端的距離影響，占用空間小，不會影響粉碎機箱體內其他部件的安裝布局。
- 專利類型實用新型
- 申請人長沙開元儀器股份有限公司;
- 發明人羅建文;文勝;周樹光;彭開林;
- 地址410100 湖南省長沙市經濟技術開發區開元路172號
- 申請號CN201020255223.X
- 申請時間2010年07月06日
- 申請公布號CN201747163U
- 申請公布時間2011年02月16日
- 分類號E05B65/52(2006.01)I;E05B15/00(2006.01)I;B02C23/00(2006.01)I;
