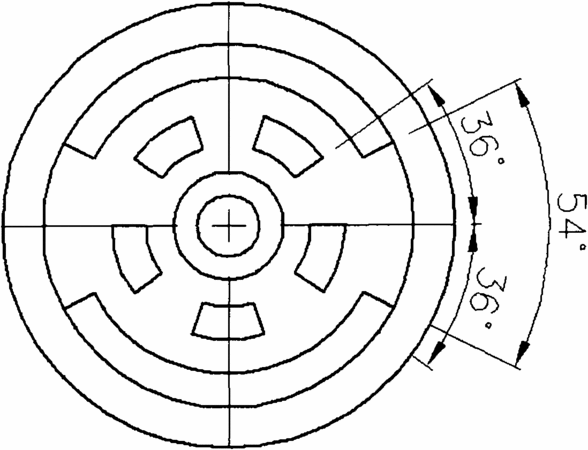

摘要：光電直讀表的多狀態編碼結構，含有字輪，直讀表的輔助電路板，抄表時，紅外發射管發射紅外光，字輪挖空的部分可使紅外光穿透，字輪保留的部分，紅外光無法穿透，紅外接收管由此可判斷字輪處于0-9的位置。由于采用了7對光電發射(接收管)，采用了絕對的編碼方式，因此應該有27＝128種編碼狀態，但是本實用新型專利中為了提高編碼識別的穩定性和克服光的散射性采用字輪每轉動一個字的角度為9°即用4個二進制編碼來表示字輪上一個顯示值。即從128中狀態中提取40種狀態來分辨0-9的位置。
- 專利類型實用新型
- 申請人河南新天科技股份有限公司;
- 發明人費戰波;袁金龍;李煊;潘明輝;
- 地址450001 河南省鄭州市高新技術開發區國槐街19號
- 申請號CN201020239793.X
- 申請時間2010年06月28日
- 申請公布號CN201740541U
- 申請公布時間2011年02月09日
- 分類號G01D13/00(2006.01)I;G01D5/26(2006.01)I;
