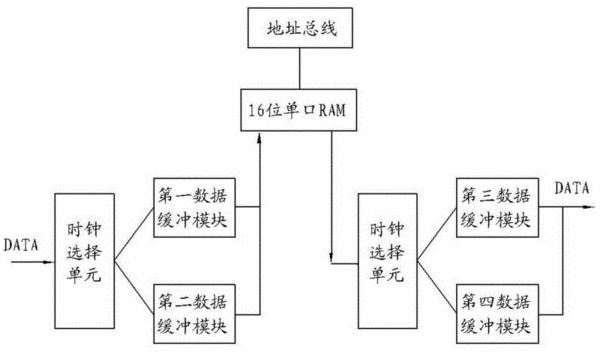

摘要：一種RGB信號傳輸緩存器，包括內置RAM及相應的地址總線，該RAM為偶數位的單口RAM，外部數據接口依次通過時鐘選擇單元、并列的第一及第二數據緩沖模塊連接RAM的寫入端；RAM 的讀出端則依次通過另一時鐘選擇單元、并列的第三及第四數據緩沖模塊連接外部數據接口。本實用新型在寫入數據時，利用外部奇次時鐘周期先將一半數據送入，偶次時鐘周期時將剩余一半數據送入并同時將所有數據寫入RAM內。讀取時類似，奇次時鐘周期讀出全部數據但僅送出一半，偶次時鐘周期時剩余的也一起送出。本實用新型利用單口RAM實現了高速雙口RAM的功能，大大提高了傳輸效率，解決了同時讀寫的沖突，并使成本明顯減少，性價比高。
- 專利類型實用新型
- 申請人溫州育才實業有限公司;
- 發明人華東;趙渝青;
- 地址325107 浙江省溫州市永嘉縣橋頭鎮白詳工業區
- 申請號CN201020295337.7
- 申請時間2010年08月18日
- 申請公布號CN201725329U
- 申請公布時間2011年01月26日
- 分類號G06F13/38(2006.01)I;
