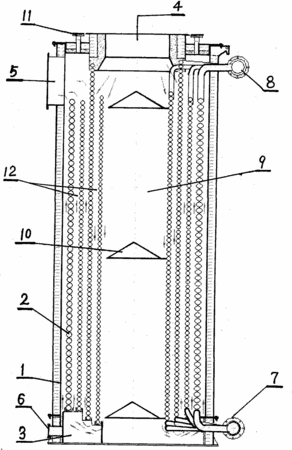

摘要：本實用新型公開了一種帶導流裝置的廢熱回收導熱油爐，其包括有：殼體(1)、爐管組(2)、爐管組支座(3)，殼體(1)上開設有進煙口(4)、出煙口(5)，下端設有清灰口(6)，爐管組(2)外設冷油進口(7)、熱油出口(8)，其特征在于：爐管組(2)盤繞在殼體(1)內，在其中間的筒狀空腔(9)中裝設有若干導流罩(10)；在殼體(1)上端設有吹灰口(11)。本實用新型設置若干導流罩，使高溫煙氣大都沿著管壁流動，避免了煙氣中心處流速快而靠近管壁處的流速小的問題，使得煙氣沿盤管運動量大，有效地提高了熱交換的效率。在爐管組座處四周設置清灰口，頂蓋上設有吹灰口，能及時將爐管壁上的灰塵清理干凈，有效提高換熱效率。
- 專利類型實用新型
- 申請人河北藝能鍋爐有限責任公司;
- 發明人張文國;牟春濤;史文彬;牟丙義;白春動;
- 地址061800 河北省吳橋縣開發區
- 申請號CN201020231397.2
- 申請時間2010年06月21日
- 申請公布號CN201724392U
- 申請公布時間2011年01月26日
- 分類號F24H7/00(2006.01)I;
