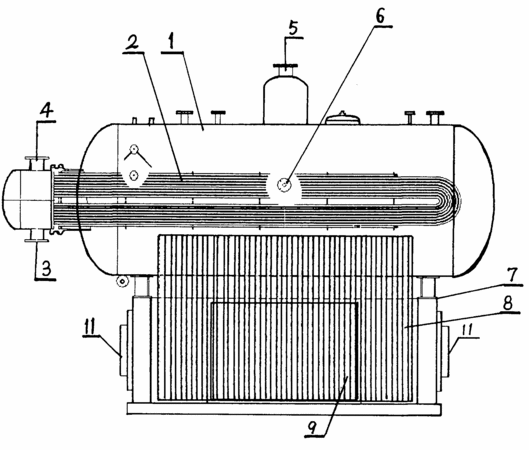

摘要：本實用新型公開了一種蒸汽發生器，其包括有：罐體(1)及其內置的導熱油管束(2)，導熱油管束(2)在罐體(1)外設有進油口(3)、出油口(4)；罐體(1)上開設有蒸汽出口(5)和加水口(6)，其特征在于：在罐體(1)下方裝設有煙道殼體(7)，煙道殼體(7)內裝設有熱管管束(8)，熱管管束(8)上端部通過罐體(1)底面置于罐體(1)中下部；煙道殼體(7)上對應設有進煙口(9)、出煙口(10)，還設有清灰口(11)。本實用新型不但利用導熱油管束加熱，還通過裝設煙道殼體及其內部的熱管管束，充分利用了煙道殼體內的高溫煙氣。熱管管束吸收高溫煙氣的熱量，將熱量輸送到罐體冷水中，對水進行再加熱，這樣，就大大提高了罐體內冷水的熱利用效率，產生蒸汽效果更好。
- 專利類型實用新型
- 申請人河北藝能鍋爐有限責任公司;
- 發明人牟春濤;史文彬;張文國;楊國杰;
- 地址061800 河北省吳橋縣開發區
- 申請號CN201020231528.7
- 申請時間2010年06月21日
- 申請公布號CN201697095U
- 申請公布時間2011年01月05日
- 分類號F22B1/02(2006.01)I;
