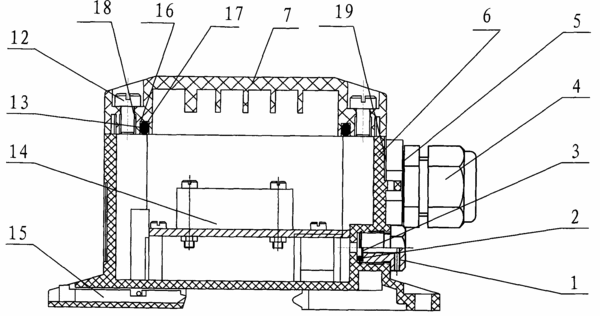

摘要：提供一種新型液位、壓力變送器專用接線盒，具有盒體和與之相適配的盒蓋、固定在盒體內部的接線端子和位于盒體側壁的地線接頭，所述盒蓋下端面制有溝槽，所述盒體上端面制有與溝槽相適配的凸臺，溝槽內設置有密封圈I，螺釘通過設置在盒蓋四角的螺紋孔I將盒蓋和盒體連接為一體；密封連接電纜線的鎖線接頭通過墊在其下的密封圈II旋入制在盒體一側的螺紋孔II內；在所述螺紋孔II下方的盒體壁上，設置有內外密封通氣結構。本實用新型不僅密封防護功能好，而且具有盒體內外通氣平衡功能，還有可靠的結構強度和新穎的外觀，解決了液位、壓力變送器測量應用中的接線問題。
- 專利類型實用新型
- 申請人麥克傳感器有限公司;
- 發明人徐軍;趙宏科;周華;柳歡;
- 地址721006 陜西省寶雞市高新區英達路18號
- 申請號CN201020182391.0
- 申請時間2010年04月29日
- 申請公布號CN201672953U
- 申請公布時間2010年12月15日
- 分類號G01F23/00(2006.01)I;G01L19/00(2006.01)I;
