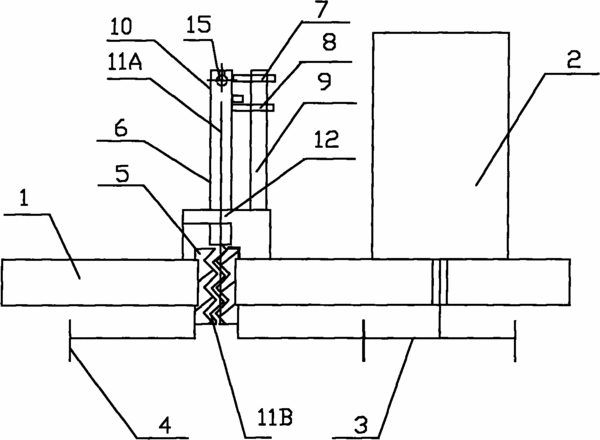

摘要：本實用新型涉及一種滴定儀計量管活塞傳動裝置。它包括：底板，細分步進電機，一對嚙合的大、小傳動齒輪，一組由螺母及傳動桿下部的絲桿組成螺旋副，一組由傳動桿上部及導向套組成的滑動副，上、下限位開關；所述細分步進電機、螺母位于底板同側，一對嚙合的大、小傳動齒輪位于底板另一側，導向套安裝在底板上，所述傳動桿下部絲桿安裝在螺母內，傳動桿上部穿通在導向套孔內，上、下限位開關安裝在與傳動桿軸線相平行的支架上、下兩側。本實用新型具有如下優點：1)細分步進電機受力得到改善；2)細分步進電機通過控制軟件對步進電機在恒轉矩等步距角的條件下將轉角細分，由此對傳動桿的升程進行精確定位傳動，從而提高滴定精度和準確度。
- 專利類型實用新型
- 申請人上海禾工科學儀器有限公司;
- 發明人董寬;
- 地址201114 上海市閔行區立躍路778號16-H座
- 申請號CN201020131400.3
- 申請時間2010年03月12日
- 申請公布號CN201666894U
- 申請公布時間2010年12月08日
- 分類號G01N31/18(2006.01)I;
