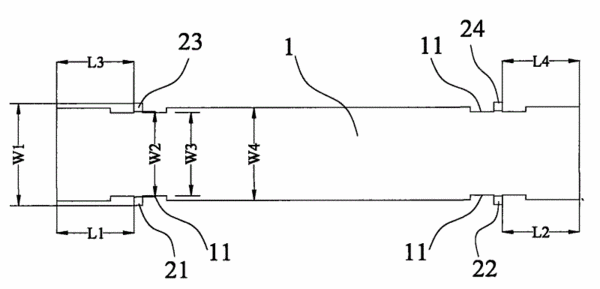

摘要:一種框架箱,包括一用于載貨的長方形的底架和四個設置在底架上的立柱,立柱包括設置在底架一側的第一立柱和第二立柱以及設置在底架另一側的第三立柱和第四立柱,第一立柱和第三立柱靠近底架的一端,第二立柱和第四立柱靠近底架的另一端,底架在對應立柱的位置設置有開口朝向底架外側的凹口,底架除凹口位置之外的寬度小于靠近底架同一端的兩立柱之間的外間距,靠近底架同一端的兩凹口處對應的底架的寬度小于該兩凹口處的兩立柱之間的內間距。該框架箱空箱返回或存放時可將多個框架箱在高度方向錯位堆疊,大大降低了框架箱空箱的堆疊高度以及空箱運輸及存放成本,而且多個框架箱橫向排布放置時,寬度方向空間利用率較高。
- 專利類型實用新型
- 申請人廣東新會中集特種運輸設備有限公司;中國國際海運集裝箱(集團)股份有限公司;
- 發明人孔河清;姚谷;李升奇;趙建剛;
- 地址529144 廣東省江門市新會區大鰲鎮中集工業園
- 申請號CN201020168788.4
- 申請時間2010年03月30日
- 申請公布號CN201647485U
- 申請公布時間2010年11月24日
- 分類號B65D90/20(2006.01)I;B65D88/12(2006.01)I;B65D21/032(2006.01)I;
