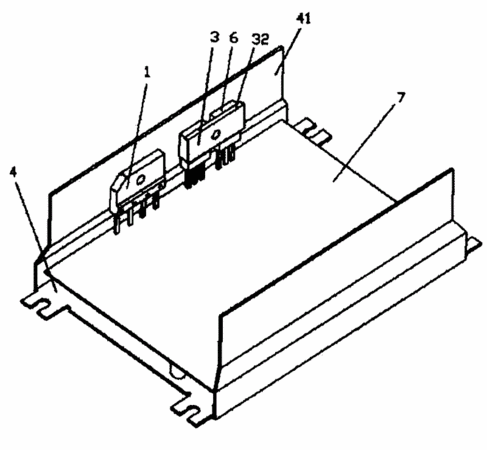

摘要：本實用新型公開了一種無極燈鎮流器功率元件散熱裝置，用于將整流橋和兩個MOS管固定在鎮流器的外殼的側板上；包括壓片和螺釘；整流橋上有通孔；壓片上設置有固定孔；側板上設置有2個定位孔；螺釘穿過側板上的一個定位孔和壓片上的固定孔將兩個MOS管固定在壓片與側板之間；螺釘穿過側板上的另一個定位孔和整流橋上的通孔將整流橋與側板固定。本實用新型充分利用了無極燈鎮流器外殼及整流橋上的圓孔，直接用螺釘將整流橋與外殼固定，同時設置一塊壓片，將兩個MOS管壓住，用螺釘將MOS管固定在外殼和壓片之間，這樣的結構使鎮流器功率元件與外殼的側板充分貼合，散熱快、成本低、工效高，而且穩固可靠，不受環境因素影響。
- 專利類型實用新型
- 申請人常州市澤光照明有限公司;
- 發明人周政偉;
- 地址213141 江蘇省常州市武進區西門卜弋鎮橋東村
- 申請號CN201020112749.2
- 申請時間2010年02月11日
- 申請公布號CN201621664U
- 申請公布時間2010年11月03日
- 分類號F21V29/00(2006.01)I;F21V17/10(2006.01)I;
