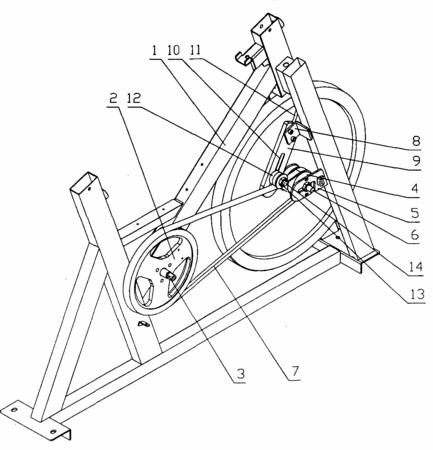

摘要：本實用新型涉及一種健身器械中動感單車的皮帶傳動機構，它主要適于健身器材中的動感單車用。本實用新型的特征在于：還設置有連板、皮帶、固定板、調節板、阻力螺桿、阻力卡輪和阻力卡軸；所述的連板和固定板固定在機架上，皮帶連接在主動輪和從動輪上；所述的調節板上開有調節槽和螺桿孔，調節板固定在固定板上；所述阻力螺桿的一端穿出螺桿孔，位于調節槽內；所述的阻力卡輪套入阻力卡軸，并與皮帶連接；阻力卡軸分別套入阻力卡輪和調節槽內并固定。本實用新型結構設計合理，傳動系統采用皮帶，并設計有阻力漲緊調節機構；傳動順暢，調節效果好，且使用方便可靠。
- 專利類型實用新型
- 申請人桐廬瀚威健身器材有限公司;
- 發明人陳鳴;
- 地址311501 浙江省杭州市(桐廬縣)桐君街道白云源東路359號
- 申請號CN200920295319.6
- 申請時間2009年12月28日
- 申請公布號CN201596300U
- 申請公布時間2010年10月06日
- 分類號A63B22/08(2006.01)I;A63B21/015(2006.01)I;A63B23/04(2006.01)I;
