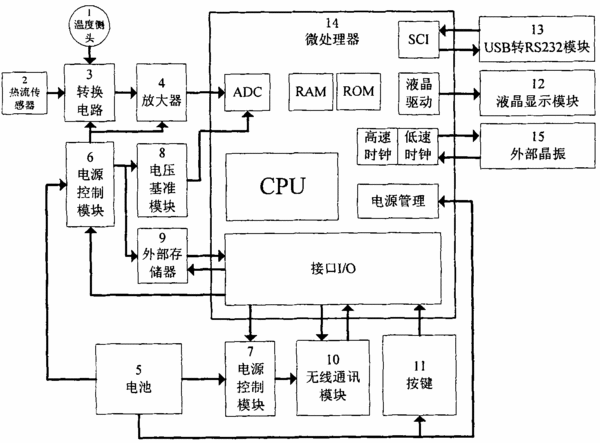

摘要:本實用新型涉及墻體熱阻現場測量儀,屬于物理量測量技術領域,該測量儀包括:溫度測頭和熱流傳感器的輸出端與轉換電路的輸入端相連,轉換電路的輸出端與放大器的輸入端相連;第一電源控制模塊分別與轉換電路、放大器、電壓基準模塊、外部存儲器相連;第二電源控制模塊輸出端連接無線通訊模塊輸入端;微處理器分別與放大器、電壓基準模塊、外部存儲器、無線通訊模塊、按鍵、第一和第二電源控制模塊、液晶顯示模塊、USB轉RS232模塊13和外部晶振15相連;電池分別與第一和第二電源控制模塊、按鍵及微處理器相連。本實用新型具有通訊速率高、可靠性好,電能消耗低,安裝及測量成本低、無需人工讀取數據,測量誤差和人為測量誤差低等優點。
- 專利類型實用新型
- 申請人北京天建華儀科技發展有限公司;
- 發明人江億;張宏濤;戴自祝;梁強威;
- 地址100084 北京市海淀區清華園1號清華大學建筑節能研究中心403
- 申請號CN200920246337.5
- 申請時間2009年09月30日
- 申請公布號CN201540267U
- 申請公布時間2010年08月04日
- 分類號G01N25/20(2006.01)I;G01N25/18(2006.01)I;G08C17/02(2006.01)I;
