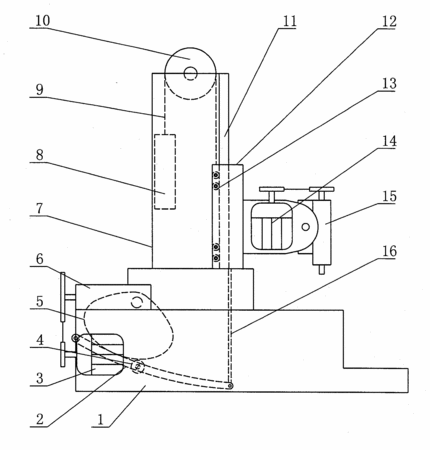

摘要：本實用新型屬于滾壓成型設備，具體是一種異型滾壓成型機。包括機體，機體上部設有支架，其特征在于所述支架一側設有滑軌，滑軌上安裝有滾壓頭滑動座，所述滾壓頭滑動座上安裝有滾壓頭和滾壓頭電機，支架上端設有滑輪，滾輪上設有傳動鏈條，所述傳動鏈條一端與滾壓頭滑動座的上端連接，傳動鏈條另一端與配重塊連接，所述滾壓頭滑動座底部設有連桿，連桿延伸到機體內，與鉸接在機體后端的擺動桿鉸接，擺動桿的上方設有凸輪，所述凸輪的軸通過減速箱與固定在機體上的凸輪電機連接。本實用新型解決了現有機械傳動式滾壓成型機的滾壓頭不能垂直升降的缺陷，利用凸輪帶動擺動桿擺動實現滾壓頭的垂直升降，使用方便，結構簡單，使用壽命長，生產效率高。
- 專利類型實用新型
- 申請人博山寶豐陶瓷機械有限公司;
- 發明人蘇家寶;
- 地址255200 山東省淄博市博山區中心路西首
- 申請號CN200920026642.3
- 申請時間2009年06月05日
- 申請公布號CN201530030U
- 申請公布時間2010年07月21日
- 分類號B28B3/16(2006.01)I;
