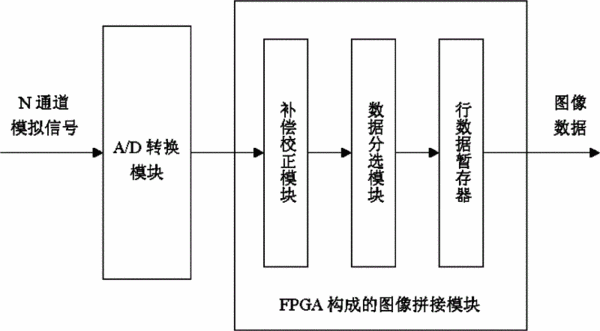

摘要：本實用新型涉及圖像處理技術，特別涉及多通道CIS輸出數據的處理裝置。本實用新型針對現有技術多通道圖像處理系統結構復雜、成本高的缺點，提供一種基于FPGA的嵌入式圖像處理裝置，降低長線陣CIS圖像采集裝置的成本，簡化系統結構。本實用新型的技術方案是，長線陣CIS圖像采集裝置，包括圖像傳感器和圖像信號處理裝置，所述圖像傳感器為N通道圖像傳感器，N為大于1的整數，所述圖像信號處理裝置包括A/D轉換模塊以及FPGA構成的圖像拼接模塊，所述N通道圖像傳感器與A/D轉換模塊連接，所述A/D轉換模塊與圖像拼接模塊連接。本實用新型主要用于掃描儀、復印機等。
- 專利類型實用新型
- 申請人成都英特羅克科技有限公司;
- 發明人王海林;吳云峰;成志強;方亮;李洋;李毓光;凌云;陸佳佳;
- 地址610051 四川省成都市成華區龍潭都市工業集中區菲斯特企業園B座306室
- 申請號CN200920311563.7
- 申請時間2009年09月27日
- 申請公布號CN201523414U
- 申請公布時間2010年07月07日
- 分類號H04N1/031(2006.01)I;H04N1/387(2006.01)I;
