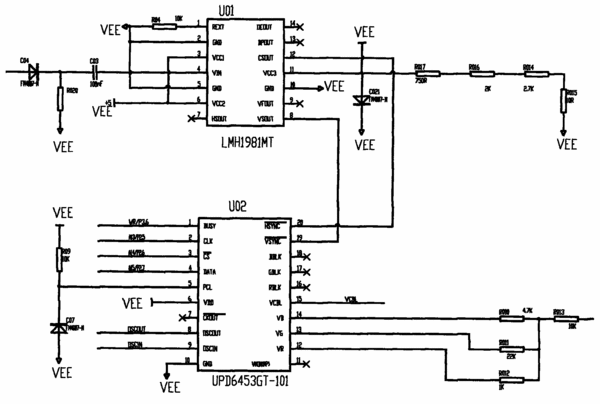

摘要：本實用新型公開了一種用于攝像機的視頻電路，包括三部分依次連接的高清圖像輸出電路，高清標清視頻信號轉換電路和高清圖像字符顯示電路，所述高清圖像輸出電路包括與攝像機的采集圖像的機芯相連接的視頻輸出接線座J3，標清視頻輸出端子J1和高清視頻輸出端子SVIDIO，所述高清標清視頻信號轉換電路包括視頻放大芯片U03，U04和用來進行視頻切換的繼電器K3和K4，所述高清圖像字符顯示電路包括視頻同步分離芯片U01和視頻字符顯示芯片U02。采用本實用新型的用于攝像機的視頻電路，可以實現高清視頻輸出顯示字符，結構簡單，圖像查看方便。
- 專利類型實用新型
- 申請人深圳市漢銳科技有限公司;
- 發明人李曉勇;高鵬;
- 地址518054 廣東省深圳市南山區南海大道粵海路粵海工業村(深圳動漫園)1棟2層206房
- 申請號CN200920172688.6
- 申請時間2009年06月19日
- 申請公布號CN201504278U
- 申請公布時間2010年06月09日
- 分類號H04N5/225(2006.01)I;H04N5/278(2006.01)I;
