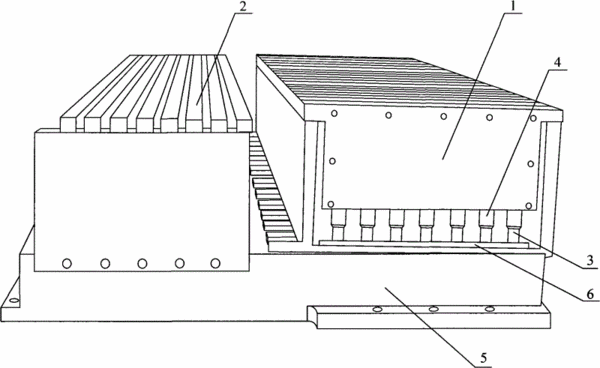

摘要：本實用新型公開了一種通用母板型大規模矩陣開關，主要由功率分配器模塊(1)和開關模塊(2)組成，其特征在于，所述的功率分配器模塊(1)和開關模塊(2)均通過推入式射頻同軸連接器與固定在底座(5)上的母板(6)相連接，同時位于母板(6)上的推入式射頻同軸連接器之間還通過電纜(7)連接在一起。本實用新型通過推入式射頻同軸連接器將功率分配器模塊和開關模塊與母板連接在一起，因此能夠有效的降低整個設備的高度；同時，母板上的推入式射頻同軸連接器之間還通過電纜焊接在一起，因此不存在接觸不良的情況。本實用新型能有效的提高設備的整體維護性能、可靠性能，并能明顯的縮短維修時間。
- 專利類型實用新型
- 申請人成都愛科特科技發展有限公司;
- 發明人韓周安;
- 地址610000 四川省成都市一環路東一段159號電子信息產業大廈
- 申請號CN200920169115.8
- 申請時間2009年08月17日
- 申請公布號CN201490303U
- 申請公布時間2010年05月26日
- 分類號H01P1/10(2006.01)I;H04Q1/14(2006.01)I;
