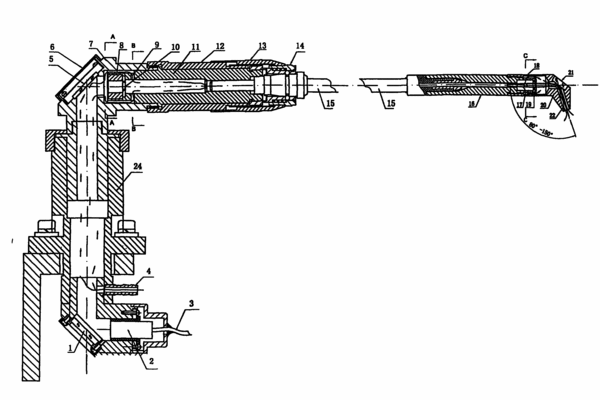

摘要:本實用新型涉及二氧化碳激光通氣光纖醫療器械,解決了現有同類醫療器械體積大、適用范圍小的問題。本實用新型包括管狀基座,其下部設有半導體激光器,下部彎角處設有45度鍺片;其上部連接著內設有45度全反射鏡的耦合器90度彎頭,90度彎頭內插設有管狀內插座;內插座內徑向設有耦合器聚焦鏡,其外壁軸向對稱設有通氣槽,側壁上設有連通通氣槽的通氣孔;內插座的另一端連接著夾持著二氧化碳中空光纖的快速夾頭;二氧化碳中空光纖的一端伸入內插座內,其另一端連接著圓柱管狀刀柄,刀柄內徑向設有刀頭聚焦鏡;刀柄側壁徑向上均布四個刀柄通氣孔,其另一端連接著直管式或轉角式中空管狀刀頭。優點是:結構體積細小,最大刀頭外徑11.5毫米;激光和氣體從中空光纖內傳輸。
- 專利類型實用新型
- 申請人合肥安恒光電有限公司;
- 發明人過傳良;王和平;周桂耀;張煒;
- 地址230031 安徽省合肥市蜀山區蜀山新產業園稻香路9號創業大廈
- 申請號CN200920186954.0
- 申請時間2009年08月14日
- 申請公布號CN201469409U
- 申請公布時間2010年05月19日
- 分類號A61B18/22(2006.01)I;
