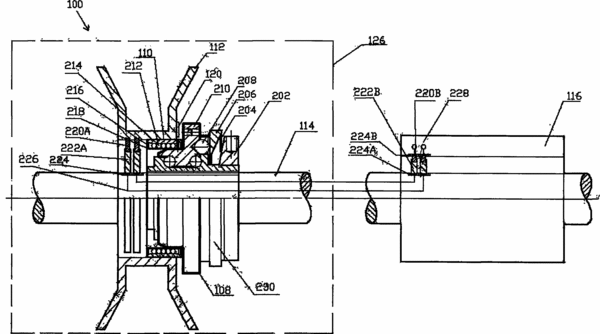

摘要：本實用新型公開了一種同步收放電纜線的裝置，包括電纜線的裝置、支架、支架軸承、轉軸、繞線單元、信號轉接盒電刷以及信號轉接盒。纜線的裝置的驅動裝置與轉軸固定連接，轉軸通過支架軸承固定在支架上，繞線單元包括扭矩限制器、繞線輪軸承、繞線輪，扭矩限制器和繞線輪套接在轉軸上，扭矩限制器的一端固定在轉軸上，另一端通過繞線輪軸承與繞線輪套接，電纜線纏繞在繞線輪上；所述的信號轉接盒固定在支架上，信號轉接盒采用雙電刷結構與纏繞在繞線輪上的電纜線電氣連接。適用于進行基樁完整性檢測的同步收放多根電纜線，同步將多根電纜線分別放入多個聲測管中，提升檢測過程中同步將拉出的多根電纜線分別收回纏繞至各自的繞線輪上。
- 專利類型實用新型
- 申請人武漢中巖科技有限公司;
- 發明人張杰;胡純軍;王承成;曹定富;高遠;
- 地址430071 湖北省武漢市武昌區中北路16號津津花園B幢28層8號
- 申請號CN200920085587.5
- 申請時間2009年05月05日
- 申請公布號CN201466642U
- 申請公布時間2010年05月12日
- 分類號H02G11/00(2006.01)I;
