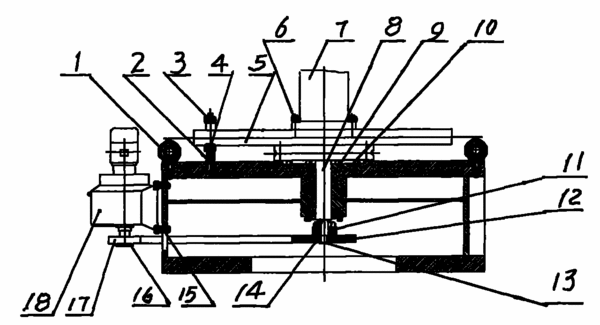

摘要：本實用新型為旋轉工作臺，涉及材料試驗機，是材料試驗機的旋轉工作臺。通過技術方案的實施來保證轉盤靈活可靠的轉動，確保測量位置準確，以提高檢測結果的精確度。本實用新型由臺體、轉動件和傳動件組成，臺體為方形，臺體中間有軸座，軸座中安裝轉軸，轉軸上端連接旋轉盤，旋轉盤面上制有T形槽，槽中裝有T型螺栓，用以固定試樣，轉軸與旋轉盤構成轉動件。傳動件包括裝于轉軸下端的大鏈輪、裝于擺線減速機上的小鏈輪和配套的鏈條，擺線減速機裝于臺體側面。工作時通過電磁離合器吸合，擺線減速機帶動鏈輪，驅動旋轉盤轉動工作。本實用新型為材料試驗機的組成部分，用作大、中、小型多功能彎扭試驗機和同類試驗設備的旋轉工作臺。
- 專利類型實用新型
- 申請人天水紅山試驗機有限公司;
- 發明人賈喜群;范春生;高雪梅;董海峰;師錄英;
- 地址741000 甘肅省天水市秦州區紅山路2號
- 申請號CN200920002436.9
- 申請時間2009年01月11日
- 申請公布號CN201444134U
- 申請公布時間2010年04月28日
- 分類號G01N3/22(2006.01)I;
