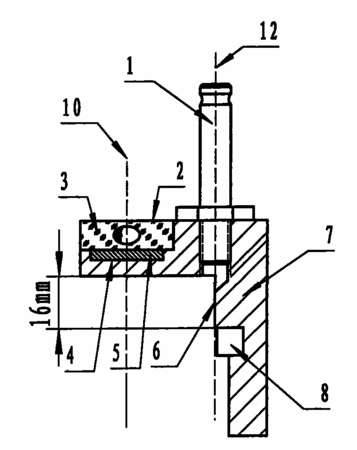

摘要：一種測量軌道的反光鏡支座，它包括有面板和豎板，該面板的一側端與豎板的上端形成直角連接，在面板上設置有支桿，在面板內鑲嵌有水平氣泡，其特征在于：在水平氣泡下端的面板內設有凹腔，在該凹腔內鑲嵌有磁鐵條，在豎板的內上側設有基準面，該基準面與支桿的中心線重合；在基準面下側的豎板內鑲嵌有磁鐵條，利用這些磁鐵條的吸力達到穩固基座和調整基座水平。所述基準面的高度是16mm。在豎板的磁鐵條下部設有三角缺口或在豎板的磁鐵條下部一側設有半圓缺口。本實用新型的有益效果是：結構簡單、使用方便、工作效率高，可提高測量精度和提高經濟效益。
- 專利類型實用新型
- 申請人中鐵八局集團有限公司;北京華夏通商科技發展有限公司;
- 發明人商立軍;李勁;肖功夷;譚俊;龔斯昆;鄭文軍;白昆華;
- 地址610036 四川省成都市金牛區金科東路68號
- 申請號CN200920158755.9
- 申請時間2009年06月17日
- 申請公布號CN201439584U
- 申請公布時間2010年04月21日
- 分類號E01B35/00(2006.01)I;G01B11/03(2006.01)I;G01B11/02(2006.01)I;
