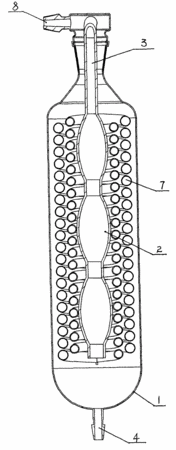

摘要:本實用新型公開了一種冷凝器,包括冷凝室,所述冷凝室內腔中設置有溶劑冷凝管,在所述冷凝室上端設置有進汽口,自所述進汽口延伸進冷凝室內腔中的進汽管與溶劑冷凝管的上端相連通;在所述溶劑冷凝管的下部設置有延伸出冷凝室外的溶劑回收管;在所述冷凝室內壁與溶劑冷凝管外壁之間盤繞有帶有進、出水口的冷凝水管。本實用新型的優點在于將從汽液分離室出來的溶劑蒸汽通過冷凝室上端的進汽口經進汽管進入溶劑冷凝管內,冷凝水從進水口進入盤繞在其外壁上的冷凝水管內對溶劑冷凝管內的溶劑蒸汽進行冷卻,經冷凝后溶劑由汽態變為液態,經溶劑回收管收至溶劑回收瓶中。本實用新型結構更為合理,冷凝效果更充分,可大大提高溶劑回收率,降低生產成本。
- 專利類型實用新型
- 申請人河南金鼐科技發展有限公司;
- 發明人劉延澤;盧付軍;
- 地址450016河南省鄭州市鄭東新區商務內環路21號2單元1102室
- 申請號CN200920091354.6
- 申請時間2009年07月08日
- 申請公布號CN201429340Y
- 申請公布時間2010年03月24日
- 分類號F28B1/02(2006.01)I;F28F1/00(2006.01)I;
