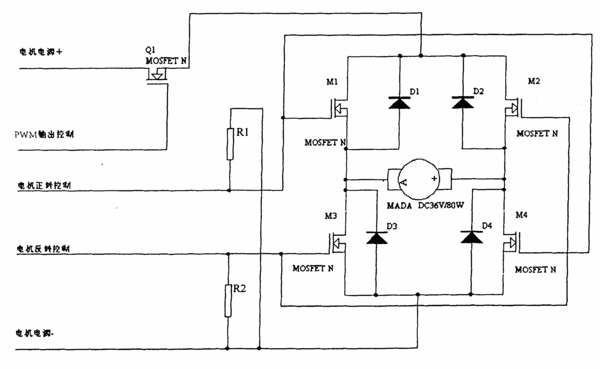

摘要：本實用新型涉及一種密集架調速電機的控制裝置，包括H橋式控制電路和調速電路，所述H橋式控制電路包括四個晶體管呈橋式連接，晶體管輸出的二極上分別并接相對應的二極管，H電橋的兩個節點接有調速電機，橋式控制電路中的兩個晶體管輸入由電機正轉控制信號控制、另兩個晶體管輸入由電機反轉控制信號控制；所述調速電路由第五晶體管構成，輸入由PWM輸出控制。正電機電源通過第五晶體管接入所述H電橋剩余的一個節點，H電橋剩余的另一個節點連接負電機電源。本實用新型在密集架的電機驅動控制上作了有益的改進，使得其運行安全可靠、同時延長了架體的使用壽命。
- 專利類型實用新型
- 申請人寧波萬金機電設備有限公司;
- 發明人朱春雷;王建華;
- 地址315121浙江省寧波市東錢湖紅舒工業園區(雙漁路10號)
- 申請號CN200920117197.1
- 申請時間2009年04月03日
- 申請公布號CN201426105Y
- 申請公布時間2010年03月17日
- 分類號H02P1/16(2006.01)I;H02P4/00(2006.01)I;
