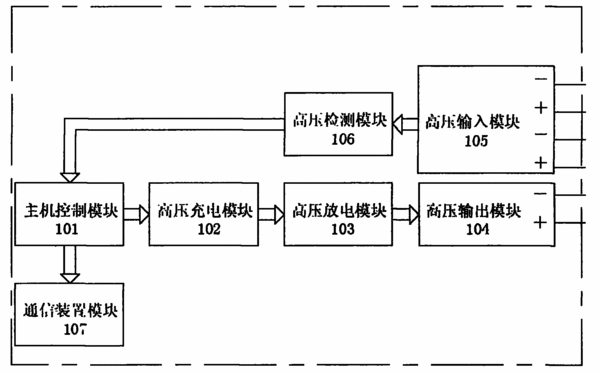

摘要：多線制脈沖電子圍欄主機，包括主機控制模塊、高壓充電模塊、高壓放電模塊、高壓檢測模塊、通信裝置模塊、高壓輸出模塊、高壓輸入模塊組成，主機控制模塊經高壓充電模塊、高壓放電模塊、高壓輸出模塊與圍欄部分連接，高壓輸出模塊與圍欄部分的兩組鋼絲繩連接，形成正、負兩路高壓脈沖回路。在兩組鋼絲繩的另一端連接成正、負交替的2～28路高壓脈沖回路，并主機一端與高壓輸入模塊相連。高壓輸入模塊的輸出端經高壓檢測模塊接入主機控制模塊，主機控制模塊經通信裝置模塊與外界通信設備連接。本實用新型的優點是實現了圍欄部分多線制組成的結構方式，而不增加電子圍欄主機部分的成本，并克服了相鄰兩路短路會造成不報警的弊端，結構緊湊、可靠。
- 專利類型實用新型
- 申請人上海廣拓信息技術有限公司;
- 發明人王雷;
- 地址200070上海市恒豐北路100號林頓大廈2703室
- 申請號CN200920072230.3
- 申請時間2009年05月14日
- 申請公布號CN201425766Y
- 申請公布時間2010年03月17日
- 分類號G08B13/12(2006.01)I;
