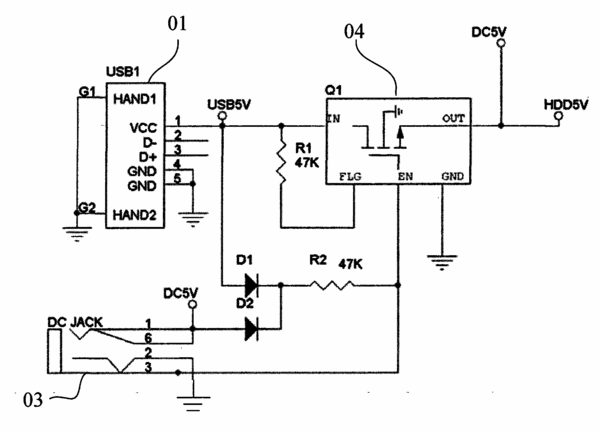

摘要：本實用新型公開了一種內置硬盤的多媒體播放器的供電電路，其包括：USB座，用于連接外部計算機的USB接口；電源開關，其輸入端與USB座的電源端相連，其輸出端與內置硬盤相連；外接電源座，用于外接電源給內置硬盤供電；所述電源開關是金屬氧化物半導體場效應管，其使能端與所述外接電源座相連且接地，當USB座連接到外部計算機的USB接口且外接電源座不外接電源時，使能端接地為低電平，電源開關導通；當外接電源座外接電源時，使能端變為高電平，電源開關截止。本實用新型的多媒體播放器的電源開關采用金屬氧化物半導體場效應管，使得電源開關導通給硬盤供電時，電壓壓降很小，從而保證了硬盤能夠獲得足夠的工作電壓。
- 專利類型實用新型
- 申請人深圳市圖美電子技術有限公司;
- 發明人周彤彥;
- 地址518000廣東省深圳市寶安區龍華街道民治村民福路樟坑工業區C棟第一至四層第五層西分隔體
- 申請號CN200920057083.2
- 申請時間2009年05月22日
- 申請公布號CN201408543Y
- 申請公布時間2010年02月17日
- 分類號G11B33/00(2006.01)I;H03K17/687(2006.01)I;H03K19/0944(2006.01)I;
