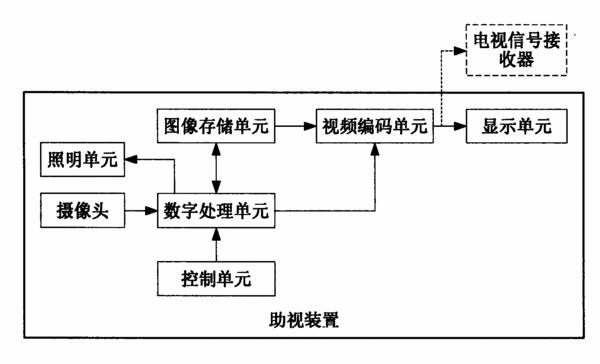

摘要：本實用新型公開了一種助視裝置，包括依次相連的：用于采集圖像數據的攝像頭；用于緩存所述圖像數據的圖像存儲單元；用于將緩存的圖像數據編碼為視頻信號的視頻編碼單元；用于顯示所述視頻信號的顯示單元；及用于向所述攝像頭提供照明的照明單元；所述照明單元所提供的照明對于所述攝像頭的物面邊緣照度與中心照度的比值無限接近于1/cos4θ，其中θ為光源傾角，方向為垂直裝置的底面偏向攝像頭觀察孔的方向；所述攝像頭幅面尺寸范圍為1/4英寸到1/8英寸，鏡頭焦距范圍為1.5mm到2.7mm，鏡頭數值孔徑為1/7～1/2.8。本實用新型的技術方案能夠兼顧微距短焦和大景深。
- 專利類型實用新型
- 申請人北京奧美達科技有限公司;
- 發明人王偉;王林梓;榮亮;
- 地址100083北京市海淀區北四環中路229號海泰大廈1206房間
- 申請號CN200820233956.6
- 申請時間2008年12月31日
- 申請公布號CN201397444Y
- 申請公布時間2010年02月03日
- 分類號G03B29/00(2006.01)I;G09B21/00(2006.01)I;G03B15/03(2006.01)I;H04N5/225(2006.01)I;
