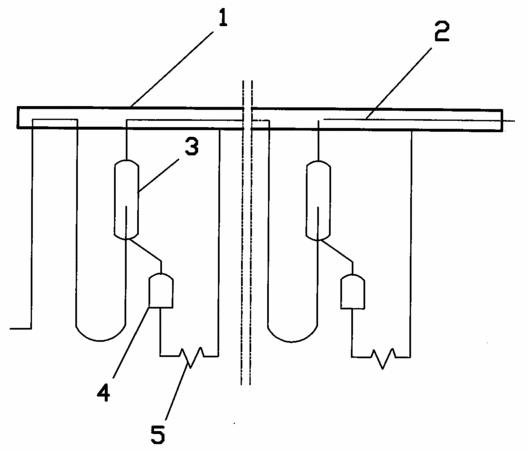

摘要：本實用新型公開了一種單機壓縮分凝式制冷全串聯組合換熱器，包括蒸發器外管和設置在所述蒸發器外管內的冷凝器內管；所述冷凝器內管由多段構成，相鄰段的冷凝器內管分別密封延伸出蒸發器外管通過分離器相連通，該分離器通過相串聯的過濾器、毛細管與蒸發器外管內腔相連通；首段冷凝器內管的另一管口密封延伸出蒸發器外管與制冷系統毛細管相連通；末段冷凝器內管的另一管口密封延伸出蒸發器外管與制冷系統壓縮機排氣口相連通；蒸發器外管的兩管口分別與制冷系統壓縮機吸氣口、蒸發器相連通。本實用新型優點在于大大減小了焊口，有效的減少了泄漏點，提高了系統的安全可靠性；同時減小了制冷工質的流動阻力，降低了制造成本。
- 專利類型實用新型
- 申請人鄭州長城科工貿有限公司;
- 發明人張保國;王志民;王家凱;
- 地址450041河南省鄭州市上街工業開發區安陽路15號
- 申請號CN200920088010.X
- 申請時間2009年01月05日
- 申請公布號CN201344678Y
- 申請公布時間2009年11月11日
- 分類號F25B39/00(2006.01)I;
